001102420

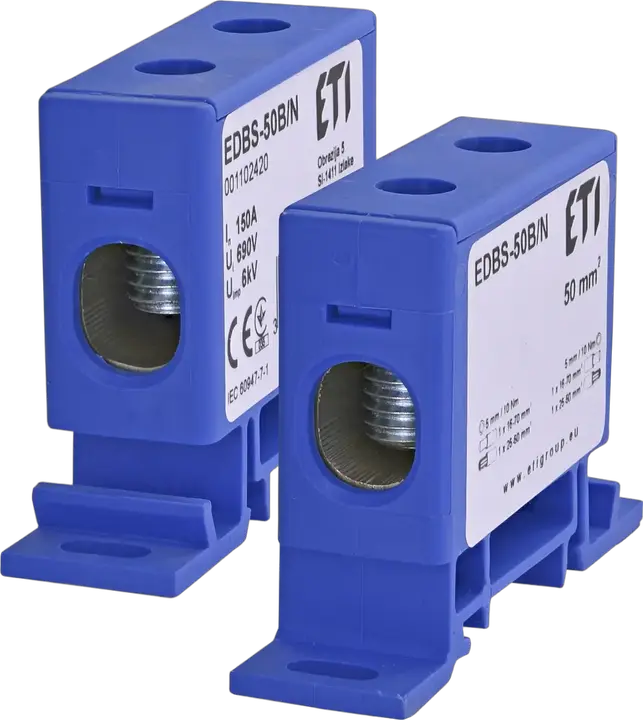

EDBS-50B/N Gnybtai
- ETI kodas:
- 001102420
- Priedų tipas:
- EDB DIN rail distribution blocks
- Katalogo grupė:
- EDB DIN sliežu sadales
- Katalogo pogrupis:
- EDBM DIN rail distribution blocks
- Maksimalus prijungiamas laidų skerspjūvis, mm2:
- 50 mm²
- Šaltinis:
- N
- Montavimo būdas:
- TH 35
- Vardinė srovė (A):
- 150 A
- Vardinė įtampa AC (V):
- 690 V
- Vardinė įtampa DC (V):
- 690 V
- Nominali izoliacijos įtampa (V):
- 690 V
- Trumpo atjungimo geba (kA):
- 6 kA
- Aukštis (mm):
- 40 mm
- Plotis (mm):
- 17,8 mm
- Gylis (mm):
- 70 mm
- Nominalus skerspjūvis:
- 16-70 mm²
- Korpuso medžiaga:
- PA6 GF25
- Gnybto medžiaga:
- Al6060+Sn
4 Dokumentai
16 Logistika
Produktas
- EAN code for a single product
- 3838895742654
- Svoris
- 0,04 kg
- Net width
- 17,8 mm
- Net height
- 70 mm
- Net depth
- 45 mm
- Stock unit of measure
- pcs
Pagrindinė pakuotė
- Basic packaging quantity
- 10 pcs
- EAN code for a basic packaging
- 3838895741435
- Basic packaging weight
- 0,76 kg
- Basic packaging volume
- 0,44 dm³
Transporto pakuotė
- Transport packaging quantity
- 200 pcs
- EAN code for a transport packaging
- 3838895741442
- Transport packaging weight
- 15,2 kg
- Transport packaging volume
- 8,8 dm³
- Pallet quantity
- 10 000 pcs
- Customs tariff
- 85369010
15 ETIM
- Width
- 17,8 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 150 A
- Mounting method
- Other
- Type of electrical connection 1
- Screw connection
- Number of poles
- 1
- Number of clamp positions per pole
- 2
- Depth
- 70 mm
- Rated voltage
- 690 V
- Colour
- Blue
- Height
- 40 mm
- Connectable conductor cross section solid-core(Min)
- 16 mm²
- Operating temperature(Min)
- −25 °C
- Connectable conductor cross section solid-core(Max)
- 70 mm²
- Operating temperature(Max)
- 80 °C
ETIM klasifikacija – 9.0 versija
