001102302

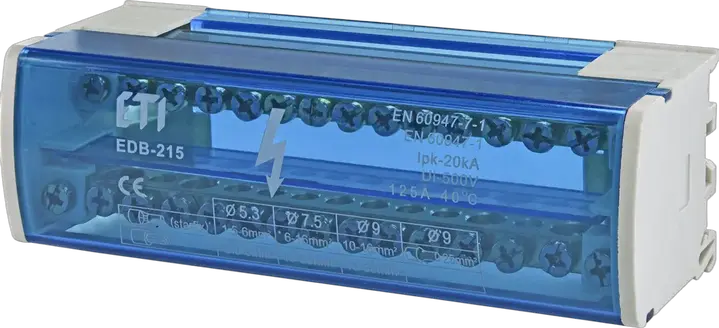

EDB-215 Paskirstymo blokas
- ETI kodas:
- 001102302
- Priedų tipas:
- EDB DIN rail distribution blocks
- Spalva:
- Pelēks
- Polių skaičius:
- 2
- Katalogo grupė:
- EDB DIN sliežu sadales
- Katalogo pogrupis:
- EDB DIN rail distribution blocks
- Montavimo būdas:
- TH 35
- Vardinė srovė (A):
- 125 A
- Vardinė įtampa AC (V):
- 400 V
- Vardinė įtampa DC (V):
- 400 V
- Nominali izoliacijos įtampa (V):
- 500 V
- Trumpo atjungimo geba (kA):
- 20 kA
- Gnybtų skaičius:
- 2x15
- Aukštis (mm):
- 50 mm
- Plotis (mm):
- 133 mm
- Gylis (mm):
- 42 mm
- Nominalus skerspjūvis:
- 1.5-16 mm²
- Korpuso medžiaga:
- PA
- Gnybto medžiaga:
- MO-57
- Darbinė temperatūra (°C):
- -30-85 °C
15 Logistika
Produktas
- Svoris
- 0,22 kg
- Net width
- 132,7 mm
- Net height
- 44,9 mm
- Net depth
- 50,88 mm
- Stock unit of measure
- pcs
Pagrindinė pakuotė
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895633341
- Basic packaging weight
- 0,22 kg
- Basic packaging volume
- 0,027 dm³
Transporto pakuotė
- Transport packaging quantity
- 50 pcs
- EAN code for a transport packaging
- 3838895633358
- Transport packaging weight
- 11 kg
- Transport packaging volume
- 1,35 dm³
- Pallet quantity
- 3 650 pcs
- Customs tariff
- 85369010
15 ETIM
- Width
- 133 mm
- Transparent
- ✓
- Material insulation body
- Thermoplastic
- Rated current In
- 125 A
- Mounting method
- Other
- Type of electrical connection 1
- Screw connection
- Number of poles
- 2
- Number of clamp positions per pole
- 15
- Closing plate required
- ✓
- Depth
- 42 mm
- Rated voltage
- 400 V
- Colour
- Grey
- Height
- 50 mm
- Connectable conductor cross section solid-core(Min)
- 1,5 mm²
- Connectable conductor cross section solid-core(Max)
- 16 mm²
ETIM klasifikacija – 9.0 versija
