002440270
Pasenęs

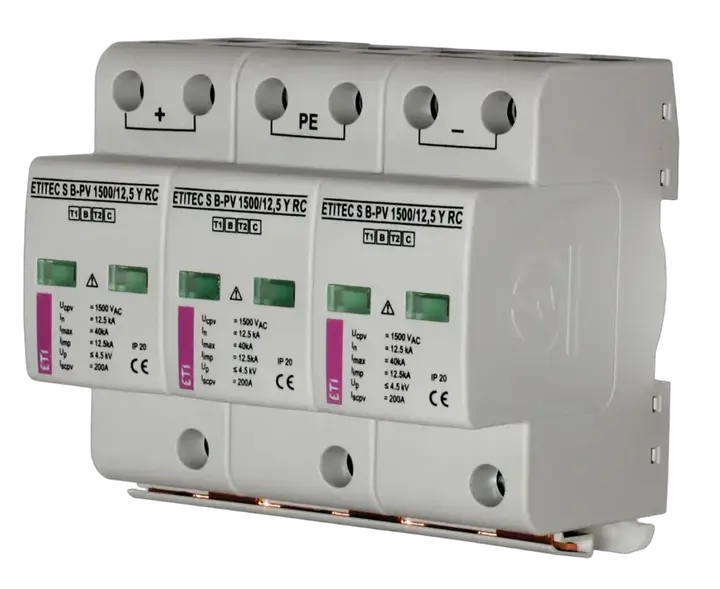

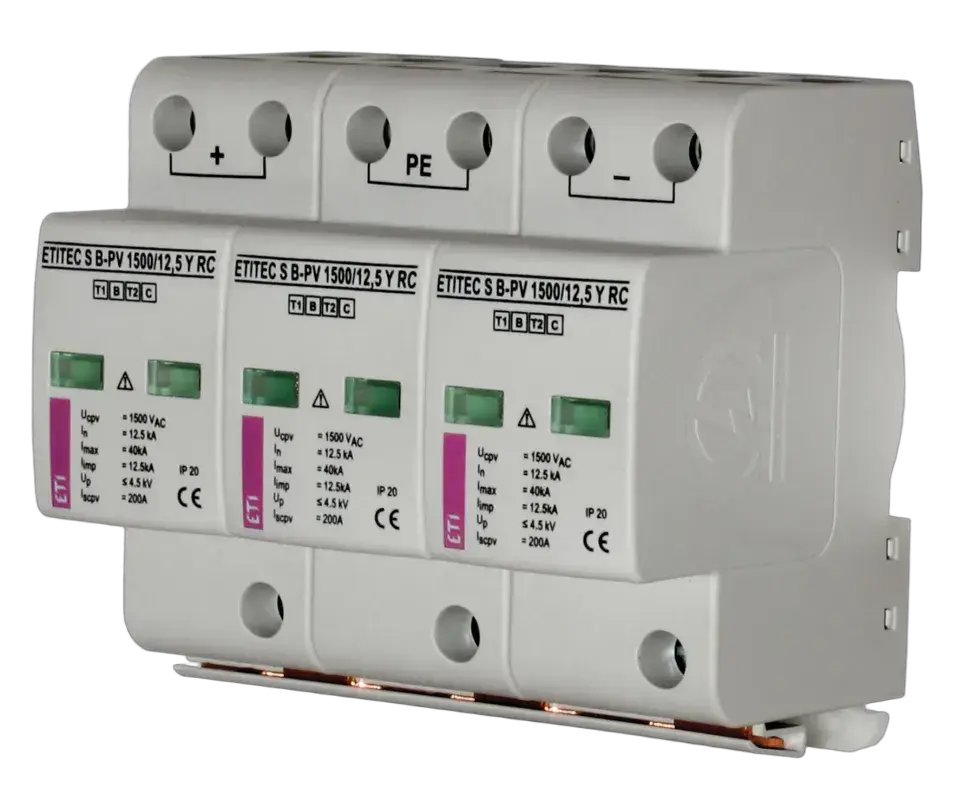

*ETITEC S B-PV 1500/12,5 Y Viršįtampių ribotuvas
- ETI kodas:
- 002440270
- Funkcija:
- SPD
- Srovės tipas:
- DC
- Prijungiamo laidininko skerspjūvis (mm2):
- 35 mm²
- Tipas:
- T1, T2
- DC max continous operating voltage Uc:
- 1 500 V
- Iimp(10/350) Iškrovos srovė[kA]:
- 12,5 kA
- In (8/20):
- 20 kA
- Up - Apsaugos lygis (kV):
- 4,5 kV
- RC:
- ✗
- Nuotėkio srovė:
- ✓
- Tinklo tipas:
- DC
- Modulių kiekis (viso/eilėje):
- 3
- Montavimas:
- PV protection
- Sumontuoto gaminio gylis (mm):
- 71 mm
- Taikoma technologija:
- MOV
- Apsaugos klasė IP:
- IP20
- Katalogo grupė:
- ETITEC S B PV
2 Dokumentai
15 Logistika
Produktas
- Svoris
- 580 g
- Net width
- 108 mm
- Net height
- 90 mm
- Net depth
- 71 mm
- Stock unit of measure
- pcs
Pagrindinė pakuotė
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895711988
- Basic packaging weight
- 1,2 kg
- Basic packaging volume
- 0,94 dm³
Transporto pakuotė
- Transport packaging quantity
- 2 pcs
- EAN code for a transport packaging
- 3838895711995
- Transport packaging weight
- 2,4 kg
- Transport packaging volume
- 1,88 dm³
- Pallet quantity
- 400 pcs
- Customs tariff
- 85363090
14 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1 500 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 6 modular spacing
- Lightning impulse current (10/350 µs)
- 12,5 kA
- Specific energy (W/R)
- 39 kJ/Ohm
- Voltage protection level
- 4,5 kV
- Max. PV-voltage
- 1 250 V
- Number of poles
- 2
- Signalling at the device
- Optical
- System configuration DC
- ✓
ETIM klasifikacija – 9.0 versija
