002440513

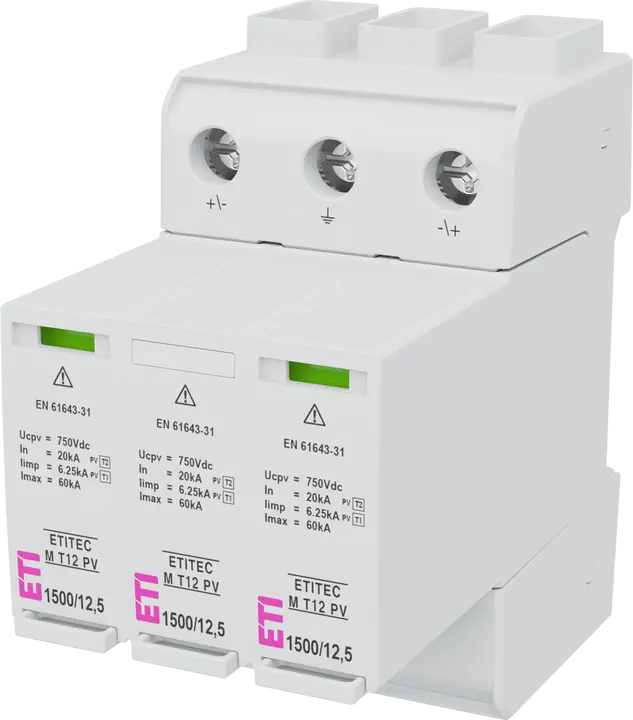

ETITEC M T12 PV 1500/12,5 Y Viršįtampių ribotuvas
- ETI kodas:
- 002440513
- Funkcija:
- SPD
- Srovės tipas:
- DC
- Prijungiamo laidininko skerspjūvis (mm2):
- 35 mm²
- Tipas:
- T1, T2
- DC max continous operating voltage Uc:
- 1 500 V
- Iimp(10/350) Iškrovos srovė[kA]:
- 6,25 kA
- Iimp - Suminė impulsinė srovė (10/350) (kA):
- 12,5 kA
- In (8/20):
- 20 kA
- Imax(8/20) [kA]:
- 60 kA
- Up - Apsaugos lygis (kV):
- 5 kV
- RC:
- ✗
- Nuotėkio srovė:
- ✓
- Tinklo tipas:
- DC
- Modulių kiekis (viso/eilėje):
- 3
- Montavimas:
- PV protection
- Sumontuoto gaminio gylis (mm):
- 86 mm
- Taikoma technologija:
- MOV
- Apsaugos klasė IP:
- IP20
- Katalogo grupė:
- ETITEC M PV
6 Dokumentai
21 Logistika
Produktas
- Svoris
- 0,488 kg
- Net width
- 54 mm
- Net height
- 101,2 mm
- Net depth
- 95,63 mm
- Stock unit of measure
- pcs
Pagrindinė pakuotė
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895839378
- Basic packaging weight
- 0,499 kg
- Basic Packaging Dimensions Height
- 102 mm
- Basic Packaging Dimensions Width
- 65 mm
- Basic Packaging Dimensions Depth
- 110 mm
- Basic packaging volume
- 0,729 dm³
Transporto pakuotė
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895839385
- Transport packaging weight
- 2,576 kg
- Transport Packaging Dimensions Height
- 109 mm
- Transport Packaging Dimensions Width
- 352 mm
- Transport Packaging Dimensions Depth
- 115 mm
- Transport packaging volume
- 4,412 dm³
- Pallet quantity
- 1 130 pcs
- Customs tariff
- 85363090
14 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1 500 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 3 modular spacing
- Lightning impulse current (10/350 µs)
- 6,25 kA
- Specific energy (W/R)
- 9,77 kJ/Ohm
- Voltage protection level
- 5 kV
- Max. PV-voltage
- 1 250 V
- Number of poles
- 2
- Signalling at the device
- Optical
- System configuration DC
- ✓
ETIM klasifikacija – 9.0 versija
