001101406

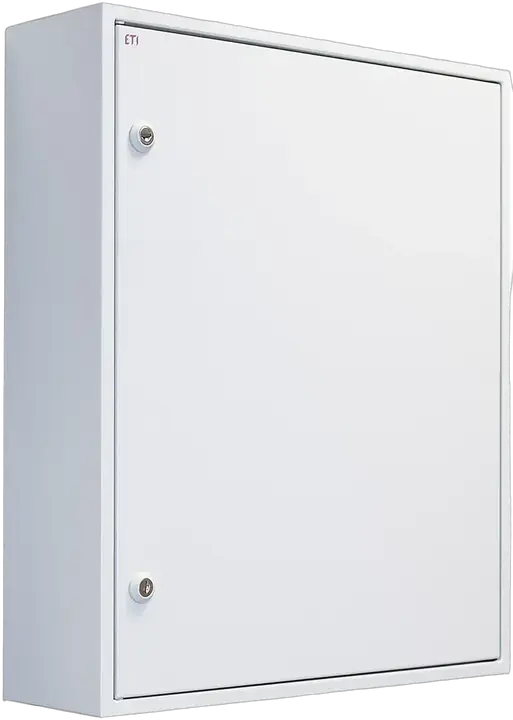

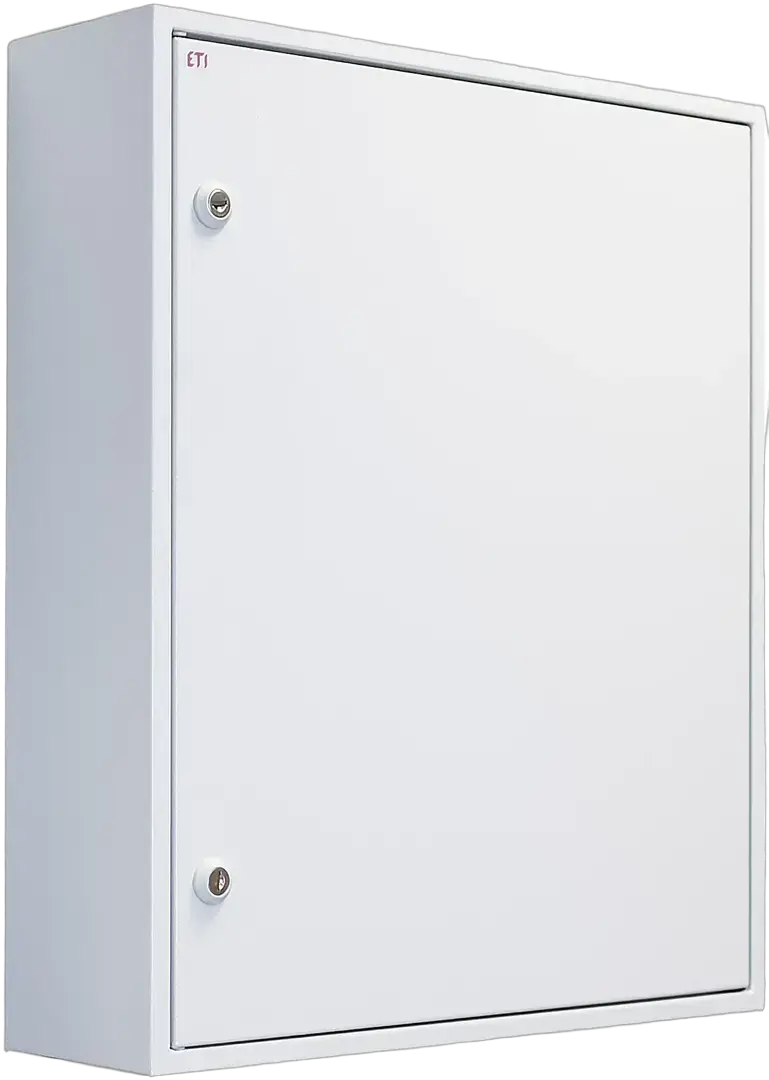

4XN160 3-4 Virštinkinis skydas
- ETI kodas:
- 001101406
- Funkcija:
- Enclosure
- Naudojamas kartu su:
- SOLID GSX system
- Vardinė įtampa AC (V):
- 690 V
- Eilių skaičius:
- 4
- Tinklo tipas:
- 1 phase and 3 phase system
- Katalogo grupė:
- SOLID GSX korpusi
- Izoliacijos klasė:
- I
- Aplinkos temperatūra (°C):
- -5/40 °C
- Standartai:
- IEC/EN 62208, IEC/EN 60529, IEC/EN 62262, IEC/EN 61439-1
- Montavimo būdas:
- Montēts uz sienas
- Durelių tipas:
- Metāla Durvis
- Rėmelio dydis:
- 160
- Paviršiaus apdaila:
- Tērauds ar pulvera pārklājumu
- Direktyvos:
- RoHS
- Rėmo dydis (eilių skaičius):
- 4
- Raktai spynos:

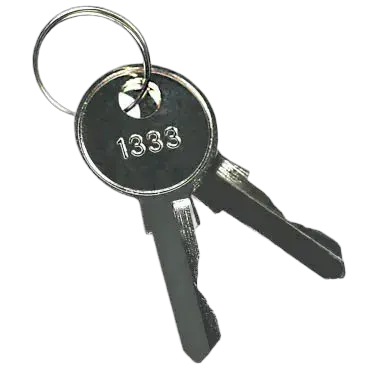

- Divas slēdzenes ar atslēgu 1333 kodu
- Darbinė temperatūra (°C):
- -5-40 °C
- Tipas:
- Wall mounted enclosure
- Apsaugos klasė:
- I
- Apsaugos klasė IP:
- IP41
- Mechaninis atsparumas:
- IK10
- Aukštis (mm):
- 650 mm
- Plotis (mm):
- 800 mm
- Gylis (mm):
- 160 mm
- Pritaikymas:
- Indoor use
- Spalva:
- RAL 7035
- Vardinė srovė (A):
- 250 A
6 Dokumentai
11 Logistika
Produktas
- Svoris
- 15,605 kg
- Net width
- 800 mm
- Net height
- 650 mm
- Net depth
- 160 mm
- Stock unit of measure
- pcs
Transporto pakuotė
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 5904723019606
- Transport packaging weight
- 16,69 kg
- Transport packaging volume
- 96,99 dm³
- Pallet quantity
- 8 pcs
- Customs tariff
- 85381000
19 ETIM
- Built-in depth
- 160 mm
- Nominal current (In)
- 250 A
- Surface protection
- Powder coating
- Width
- 800 mm
- Degree of protection (IP)
- IP41
- Mounting method
- Surface mounted
- Impact strength
- IK10
- Number of modules
- 144
- Protection class
- I
- Number of openings for flange plates
- 6
- With lock
- ✓
- Number of rows
- 4
- Housing material
- Steel
- Depth
- 160 mm
- Colour
- Other
- Type of door
- Single
- Height
- 650 mm
- Width in number of modular spacings
- 36
- RAL-number
- 7 035
ETIM klasifikacija – 9.0 versija
2 Programinė įranga ir tvarkyklės
Programinė įranga teikiama tokia, kokia yra, be jokių garantijų. Autorius neprivalomas teikti palaikymo, paslaugų, pataisymų ar atnaujinimų nemokamoms programoms ar tvarkyklėms.
23 Žymės
001101406Virštinkinis skydas4XN160 3-4ETIBOX1SOLID GSXMETAL ENCLOSURESWALL MOUNTEDSeries 4XN160Series 4XN160TarptautinisSkydai, paskirstymo skydeliai, įrangaSOLID GSX skydų sistema ir priedaiVirštinkiniai IP41(44) gylis 160mmAukštis (mm): 650 mmGylis (mm): 160 mmSpalva: RAL 7035Pritaikymas: Indoor useApsaugos klasė IP: IP41Apsaugos klasė: IPlotis (mm): 800 mmVardinė srovė (A): 250 A/250 AMechaninis atsparumas: IK10Virštinkinis skydas SOLID Aukštis (mm): 650 mm Plotis (mm): 800 mm
