001101404

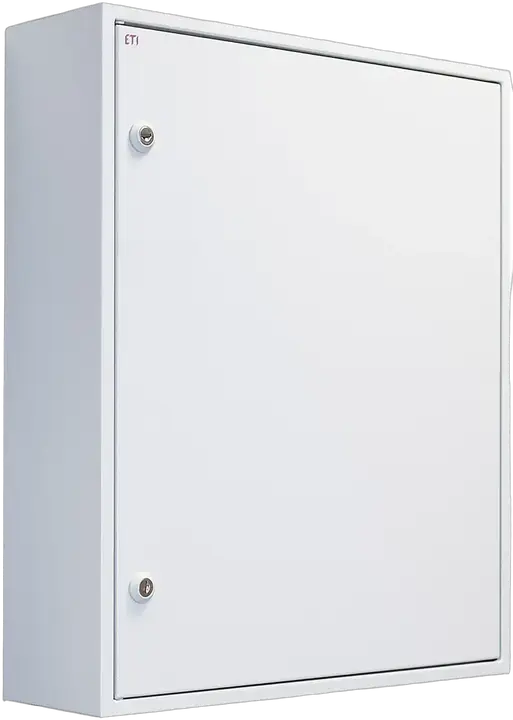

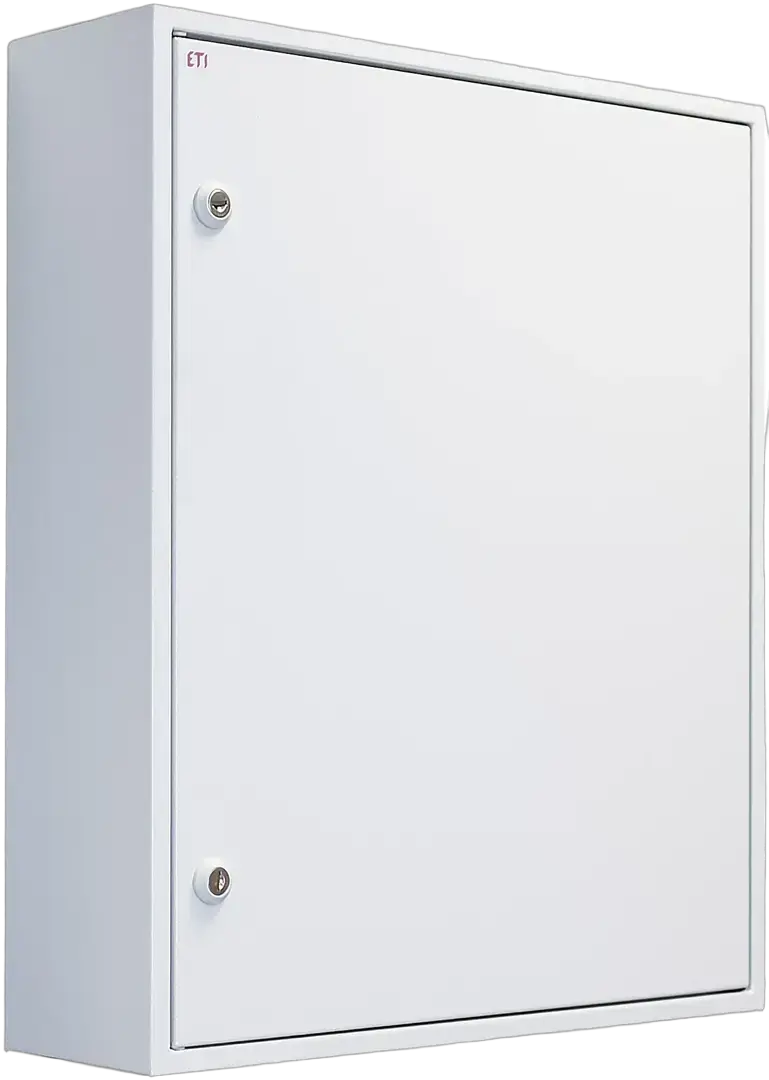

4XN160 2-7 Virštinkinis skydas
- ETI kodas:
- 001101404
- Funkcija:
- Enclosure
- Naudojamas kartu su:
- SOLID GSX system
- Vardinė įtampa AC (V):
- 690 V
- Eilių skaičius:
- 7
- Tinklo tipas:
- 1 phase and 3 phase system
- Katalogo grupė:
- SOLID GSX korpusi
- Izoliacijos klasė:
- I
- Aplinkos temperatūra (°C):
- -5/40 °C
- Standartai:
- IEC/EN 62208, IEC/EN 60529, IEC/EN 62262, IEC/EN 61439-1
- Montavimo būdas:
- Montēts uz sienas
- Durelių tipas:
- Metāla Durvis
- Rėmelio dydis:
- 160
- Paviršiaus apdaila:
- Tērauds ar pulvera pārklājumu
- Direktyvos:
- RoHS
- Rėmo dydis (eilių skaičius):
- 7
- Raktai spynos:
- Divas slēdzenes ar atslēgu 1333 kodu
- Darbinė temperatūra (°C):
- -5-40 °C
- Tipas:
- Wall mounted enclosure
- Apsaugos klasė:
- I
- Apsaugos klasė IP:
- IP41
- Mechaninis atsparumas:
- IK10
- Aukštis (mm):
- 1 100 mm
- Plotis (mm):
- 550 mm
- Gylis (mm):
- 160 mm
- Pritaikymas:
- Indoor use
- Spalva:
- RAL 7035
- Vardinė srovė (A):
- 250 A
6 Dokumentai
11 Logistika
Produktas
- Svoris
- 18,052 kg
- Net width
- 550 mm
- Net height
- 1 100 mm
- Net depth
- 160 mm
- Stock unit of measure
- pcs
Transporto pakuotė
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 5904723019583
- Transport packaging weight
- 19,29 kg
- Transport packaging volume
- 111,73 dm³
- Pallet quantity
- 6 pcs
- Customs tariff
- 85381000
19 ETIM
- Built-in depth
- 160 mm
- Nominal current (In)
- 250 A
- Surface protection
- Powder coating
- Width
- 550 mm
- Degree of protection (IP)
- IP41
- Mounting method
- Surface mounted
- Impact strength
- IK10
- Number of modules
- 168
- Protection class
- I
- Number of openings for flange plates
- 4
- With lock
- ✓
- Number of rows
- 7
- Housing material
- Steel
- Depth
- 160 mm
- Colour
- Other
- Type of door
- Single
- Height
- 1 100 mm
- Width in number of modular spacings
- 24
- RAL-number
- 7 035
ETIM klasifikacija – 9.0 versija
