001690915

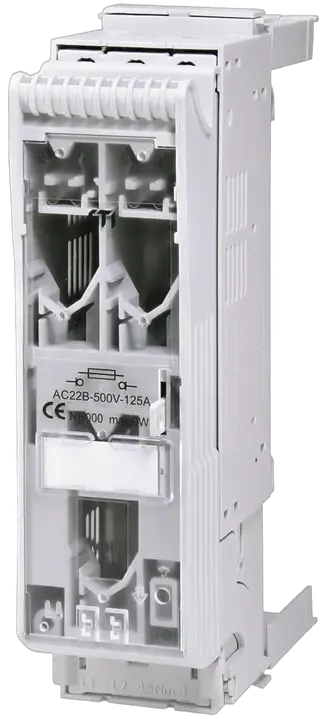

KVL-B-000 3p F50 Bottom Saugiklių kirtiklis
- ETI kodas:
- 001690915
- Dydis:
- NH000
- Įtampos tipas:
- AC
- Funkcija:
- Fuse switch disconnector
- Polių skaičius:
- 3
- Apsaugos klasė IP:
- IP20
- Montavimo būdas:
- Busbar mounting
- Darbo kategorija:
- AC-22B, AC-21B
- Viršįtampių kategorija:
- III
- Dažnis (Hz):
- 40/60 Hz
- Altitude (m):
- ≤ 2000 m
- Nominali sąlyginė trumpojo jungimo srovė Inc (kA):
- 80 kA
- Mechanical cycles:
- 1 400
- Aplinkos temperatūra (°C):
- -25/55 °C
- Nominali izoliacijos įtampa (V):
- 800 V
- Nominālā īstermiņa noturības strāva Icw:
- 5 kA
- Nominālā darbības strāva Ie AC-21 A/B at 690V (A):
- 80 A
- Electrical cycles:
- 200
- Pd (W):
- 12 W
- Max. Darbinė įtampa (V AC):
- 690 V
- Clamping cross-section (mm²):
- 1.5-50 mm²
- Dulkėtumo lygis:
- 2
- Maksimalūs leistini saugiklio galios nuostoliai (W):
- 12 W
- Gnybto medžiaga:
- Cu
- Nominali impulsų atsparumo įtampa Uimp (kV):
- 6 kV
6 Dokumentai
14 Logistika
Produktas
- Svoris
- 0,58 kg
- Net width
- 53,3 mm
- Net height
- 207,2 mm
- Net depth
- 141,5 mm
- Stock unit of measure
- pcs
Transporto pakuotė
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895908050
- Transport packaging weight
- 0,801 kg
- Transport Packaging Dimensions Height
- 220 mm
- Transport Packaging Dimensions Width
- 145 mm
- Transport Packaging Dimensions Depth
- 70 mm
- Transport packaging volume
- 2,233 dm³
- Pallet quantity
- 500 pcs
- Customs tariff
- 85363090
11 ETIM
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 125 A
- Suitable for fuses
- NH000
- Type of control element
- Other
- Conditioned rated short-circuit current Iq
- 80 kA
- Cable entry
- Bottom
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Suitable for busbar mounting
- ✓
- Position control element
- Other
ETIM klasifikacija – 9.0 versija
