001690910

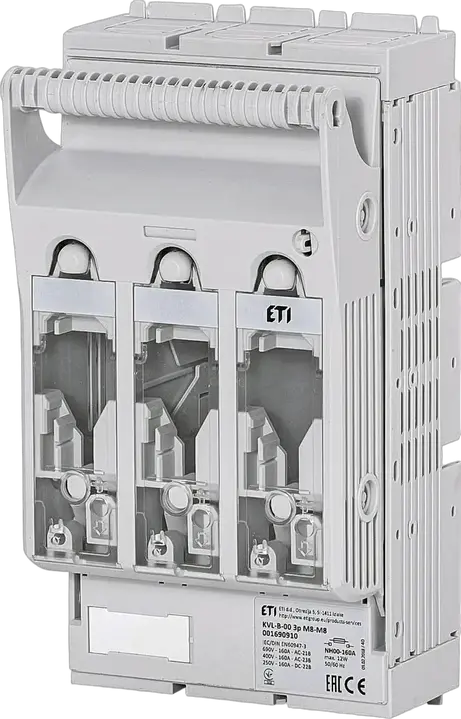

KVL-B-00 3p M8-M8 Saugiklių kirtiklis
- ETI kodas:
- 001690910
- Dydis:
- NH00
- Įtampos tipas:
- AC/DC
- Tightening torque (Nm):
- 15-12 Nm
- Funkcija:
- Fuse switch disconnector
- Polių skaičius:
- 3
- Apsaugos klasė IP:
- IP20
- Montavimo būdas:
- Busbar mounting
- Darbo kategorija:
- AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
- Viršįtampių kategorija:
- III
- Dažnis (Hz):
- 40/60 Hz
- Altitude (m):
- ≤ 2000 m
- Nominali darbinė įtampa (V DC):
- 440 V
- Nominali sąlyginė trumpojo jungimo srovė Inc (kA):
- 120 kA
- Mechanical cycles:
- 1 600
- Aplinkos temperatūra (°C):
- -25/55 °C
- Nominali izoliacijos įtampa (V):
- 800 V
- Nominālā īstermiņa noturības strāva Icw:
- 5 kA
- Nominālā darbības strāva Ie AC-21 A/B at 690V (A):
- 160 A
- Electrical cycles:
- 200
- Pd (W):
- 14 W
- Max. Darbinė įtampa (V AC):
- 690 V
- Terminal screw:
- M8
- Dulkėtumo lygis:
- 3
- Maksimalūs leistini saugiklio galios nuostoliai (W):
- 12 W
- Nominali impulsų atsparumo įtampa Uimp (kV):
- 8 kV
6 Dokumentai
14 Logistika
Produktas
- Svoris
- 0,9 kg
- Net width
- 105,5 mm
- Net height
- 204 mm
- Net depth
- 136,42 mm
- Stock unit of measure
- pcs
Transporto pakuotė
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895814542
- Transport packaging weight
- 0,914 kg
- Transport Packaging Dimensions Height
- 224 mm
- Transport Packaging Dimensions Width
- 145 mm
- Transport Packaging Dimensions Depth
- 106 mm
- Transport packaging volume
- 3,443 dm³
- Pallet quantity
- 300 pcs
- Customs tariff
- 85363090
10 ETIM
- Version as safety switch
- ✓
- Max. rated operation voltage Ue AC
- 690 V
- Suitable for floor mounting
- ✓
- Rated permanent current Iu
- 160 A
- Suitable for fuses
- NH00
- Type of control element
- Cover grip
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Version as main switch
- ✓
ETIM klasifikacija – 9.0 versija
