004673071

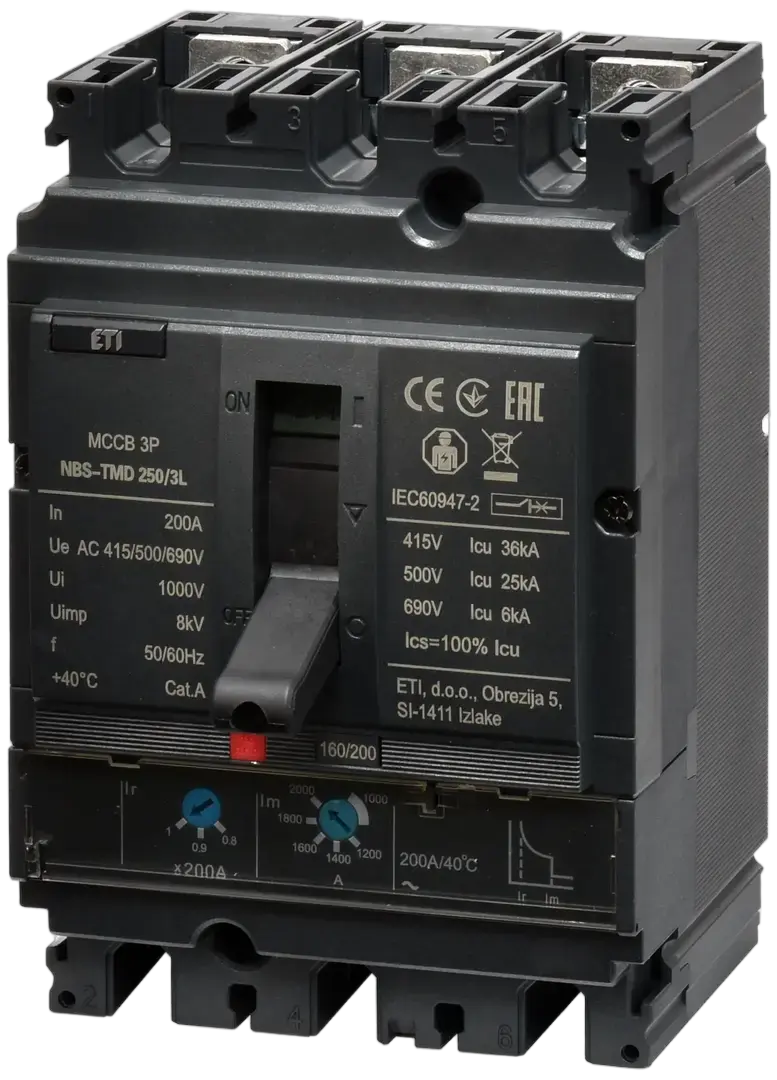

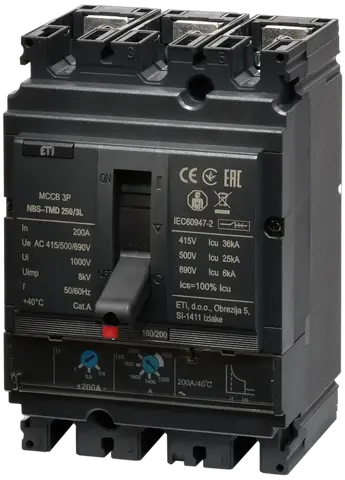

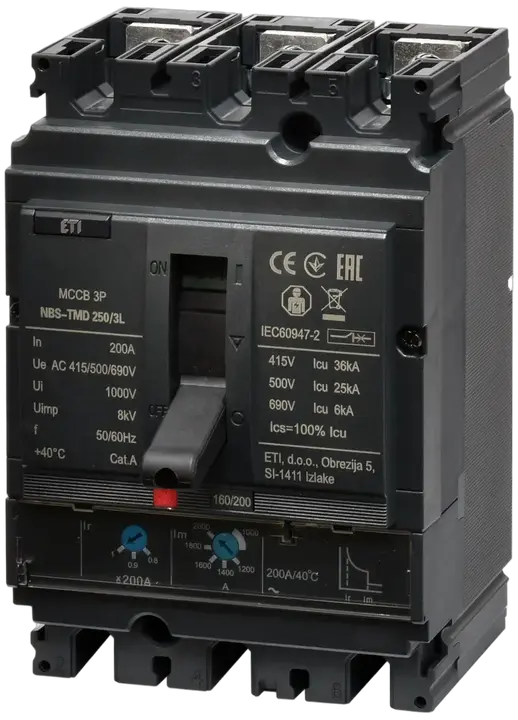

NBS-TMD 250/3L 200A 3P Pramoninis aut. jungiklis
- ETI kodas:
- 004673071
- Pritaikymas:
- 60947
- Vardinė srovė (A):
- 200 A
- Polių skaičius:
- 3
- Prijungimo tipas:
- Priekšējais savienojums
- Nominali impulsų atsparumo įtampa Uimp (kV):
- 8 kV
- Nominali trumpojo jungimo galia esant 415 V Icu/Ics (kA):
- 36 kA
- Nominali darbinė įtampa (V AC):
- 690 V
- Nominali izoliacijos įtampa (V):
- 1 000 V
- Šiluminis reguliavimas:
- 0,8-1
- Magnetinis reguliavimas:
- (5-10)In
- Reguliuojamas arba fiksuotas:
- Regulējami
- Standartai:
- 60947
- Funkcija:
- MCCB
- Katalogo grupė:
- NBS
6 Dokumentai
21 Logistika
Produktas
- Svoris
- 1,5 kg
- Net width
- 105 mm
- Net height
- 157 mm
- Net depth
- 106,55 mm
- Stock unit of measure
- pcs
Pagrindinė pakuotė
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895940227
- Basic packaging weight
- 1,99 kg
- Basic Packaging Dimensions Height
- 136 mm
- Basic Packaging Dimensions Width
- 116 mm
- Basic Packaging Dimensions Depth
- 183 mm
- Basic packaging volume
- 2,887 dm³
Transporto pakuotė
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895940234
- Transport packaging weight
- 24,48 kg
- Transport Packaging Dimensions Height
- 370 mm
- Transport Packaging Dimensions Width
- 240 mm
- Transport Packaging Dimensions Depth
- 420 mm
- Transport packaging volume
- 37,296 dm³
- Pallet quantity
- 312 pcs
- Customs tariff
- 85362090
17 ETIM
- Motor drive optional
- ✓
- Complete device with protection unit
- ✓
- Rated permanent current Iu
- 200 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 36 kA
- With switched-off indicator
- ✓
- Overload release current setting(Min)
- 160 A
- Adjustment range undelayed short-circuit release(Min)
- 1 000 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Overload release current setting(Max)
- 200 A
- Adjustment range undelayed short-circuit release(Max)
- 2 000 A
ETIM klasifikacija – 9.0 versija
1 Programinė įranga ir tvarkyklės
Programinė įranga teikiama tokia, kokia yra, be jokių garantijų. Autorius neprivalomas teikti palaikymo, paslaugų, pataisymų ar atnaujinimų nemokamoms programoms ar tvarkyklėms.
26 Žymės
004673071Pramoninis aut. jungiklisNBS-TMD 250/3L 200A 3PETIBREAKMCCBNBSNBSThermal magneticNBS 250TarptautinisPramoniniai automatiniai jungikliaiCircuit breakers NBS Series 20-630ANominali impulsų atsparumo įtampa Uimp (kV): 8 kVPrijungimo tipas: Priekšējais savienojumsNominali darbinė įtampa (V AC): 690 VFunkcija: MCCBPolių skaičius: 3Nominali izoliacijos įtampa (V): 1000 VReguliuojamas arba fiksuotas: RegulējamiMagnetinis reguliavimas: (5-10)InStandartai: 60947Šiluminis reguliavimas: 0,8-1Vardinė srovė (A): 200 A/200 ANominali trumpojo jungimo galia esant 415 V Icu/Ics (kA): 36 kA/36 kAKatalogo grupė: NBSPramoninis aut. jungiklis
