004673059

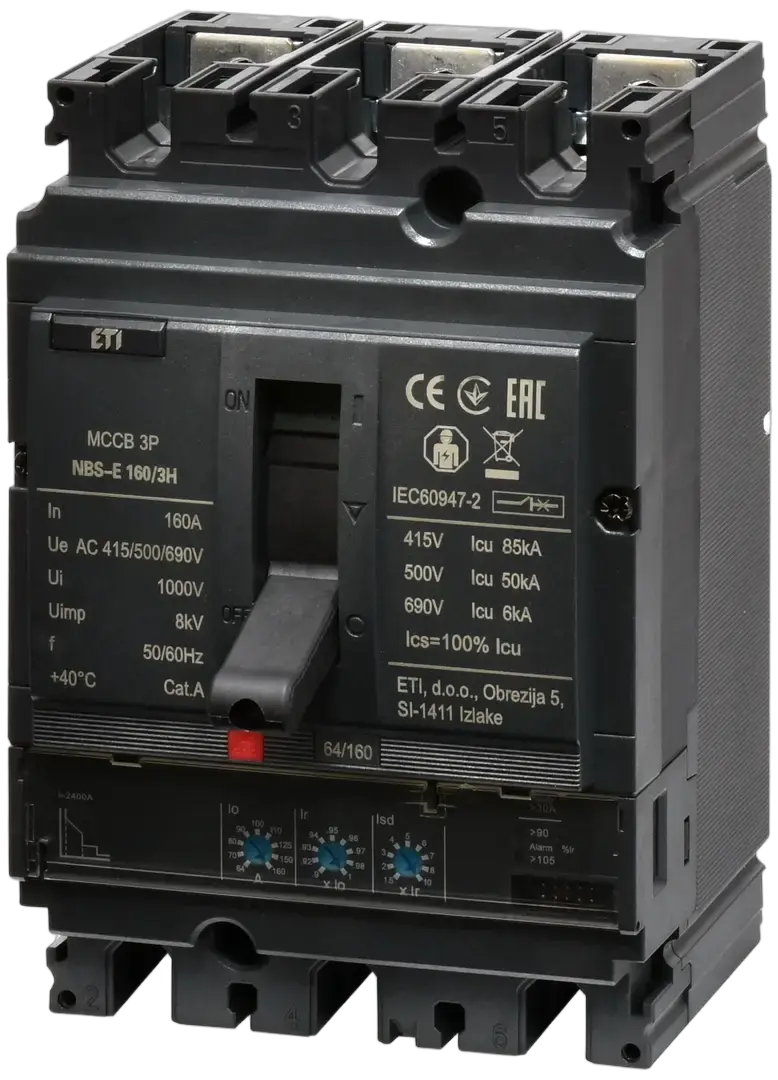

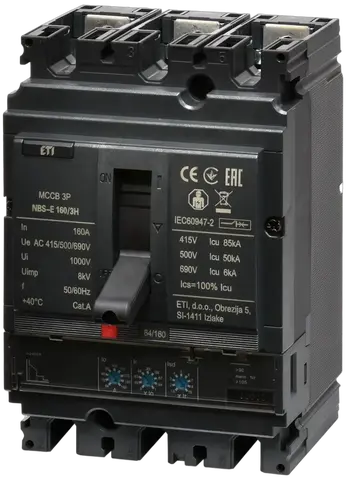

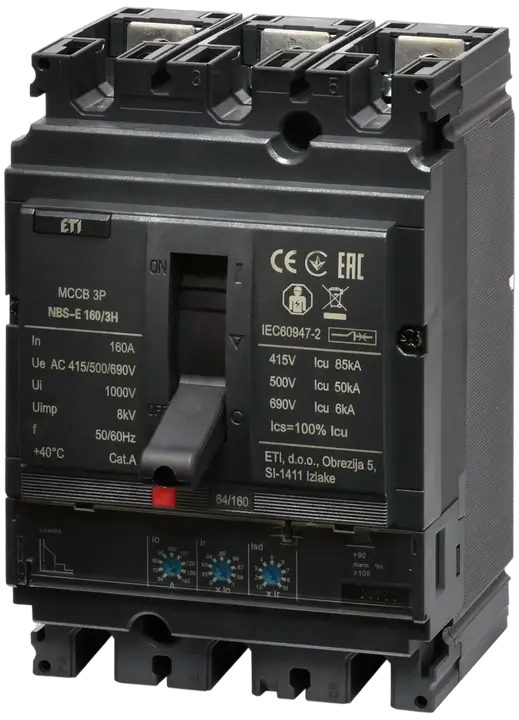

NBS-E 160/3H 160A 3P Pramoninis aut. jungiklis
- ETI kodas:
- 004673059
- Pritaikymas:
- 60947
- Vardinė srovė (A):
- 160 A
- Polių skaičius:
- 3
- Prijungimo tipas:
- Priekšējais savienojums
- Nominali impulsų atsparumo įtampa Uimp (kV):
- 8 kV
- Nominali trumpojo jungimo galia esant 415 V Icu/Ics (kA):
- 85 kA
- Nominali darbinė įtampa (V AC):
- 690 V
- Nominali izoliacijos įtampa (V):
- 1 000 V
- Šiluminis reguliavimas:
- (0,4-1) x In
- Magnetinis reguliavimas:
- (1,5-10) x Ir
- Reguliuojamas arba fiksuotas:
- Regulējami
- Standartai:
- 60947
- Funkcija:
- MCCB
- Katalogo grupė:
- NBS
6 Dokumentai
21 Logistika
Produktas
- Svoris
- 1,5 kg
- Net width
- 105 mm
- Net height
- 157 mm
- Net depth
- 106,55 mm
- Stock unit of measure
- pcs
Pagrindinė pakuotė
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895940029
- Basic packaging weight
- 1,89 kg
- Basic Packaging Dimensions Height
- 136 mm
- Basic Packaging Dimensions Width
- 116 mm
- Basic Packaging Dimensions Depth
- 183 mm
- Basic packaging volume
- 2,887 dm³
Transporto pakuotė
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895940036
- Transport packaging weight
- 23,28 kg
- Transport Packaging Dimensions Height
- 370 mm
- Transport Packaging Dimensions Width
- 240 mm
- Transport Packaging Dimensions Depth
- 420 mm
- Transport packaging volume
- 37,296 dm³
- Pallet quantity
- 312 pcs
- Customs tariff
- 85362090
17 ETIM
- Motor drive optional
- ✓
- Complete device with protection unit
- ✓
- Rated permanent current Iu
- 160 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 85 kA
- With switched-off indicator
- ✓
- Overload release current setting(Min)
- 64 A
- Adjustment range short-term delayed short-circuit release(Min)
- 60 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Adjustment range short-term delayed short-circuit release(Max)
- 1 000 A
- Overload release current setting(Max)
- 160 A
ETIM klasifikacija – 9.0 versija
1 Programinė įranga ir tvarkyklės
Programinė įranga teikiama tokia, kokia yra, be jokių garantijų. Autorius neprivalomas teikti palaikymo, paslaugų, pataisymų ar atnaujinimų nemokamoms programoms ar tvarkyklėms.
26 Žymės
004673059Pramoninis aut. jungiklisNBS-E 160/3H 160A 3PETIBREAKMCCBNBSNBSElectronicNBS 160TarptautinisPramoniniai automatiniai jungikliaiCircuit breakers NBS Series 20-630ANominali impulsų atsparumo įtampa Uimp (kV): 8 kVPrijungimo tipas: Priekšējais savienojumsNominali darbinė įtampa (V AC): 690 VFunkcija: MCCBPolių skaičius: 3Nominali izoliacijos įtampa (V): 1000 VReguliuojamas arba fiksuotas: RegulējamiMagnetinis reguliavimas: (1,5-10) x IrStandartai: 60947Šiluminis reguliavimas: (0,4-1) x InVardinė srovė (A): 160 A/160 ANominali trumpojo jungimo galia esant 415 V Icu/Ics (kA): 85 kA/85 kAKatalogo grupė: NBSPramoninis aut. jungiklis
