004673036

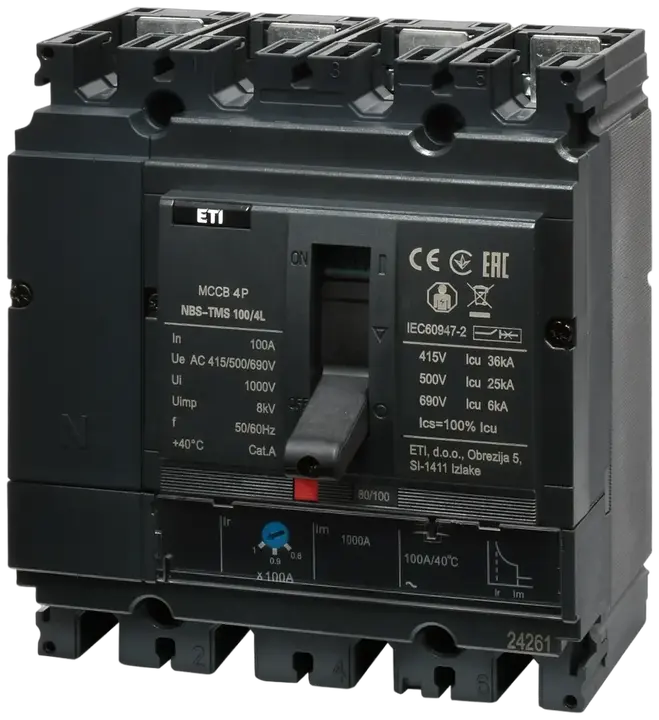

NBS-TMS 100/4S 80A 4P Pramoninis aut. jungiklis
- ETI kodas:
- 004673036
- Pritaikymas:
- 60947
- Vardinė srovė (A):
- 80 A
- Polių skaičius:
- 4
- Prijungimo tipas:
- Priekšējais savienojums
- Nominali impulsų atsparumo įtampa Uimp (kV):
- 8 kV
- Nominali trumpojo jungimo galia esant 415 V Icu/Ics (kA):
- 50 kA
- Nominali darbinė įtampa (V AC):
- 690 V
- Nominali izoliacijos įtampa (V):
- 800 V
- Šiluminis reguliavimas:
- 0,8-1
- Magnetinis reguliavimas:
- 10In
- Reguliuojamas arba fiksuotas:
- Regulējami
- Standartai:
- 60947
- Funkcija:
- MCCB
18 Logistika
Produktas
- Svoris
- 1,9 kg
- Stock unit of measure
- pcs
Pagrindinė pakuotė
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895937012
- Basic packaging weight
- 2,17 kg
- Basic Packaging Dimensions Height
- 135 mm
- Basic Packaging Dimensions Width
- 150 mm
- Basic Packaging Dimensions Depth
- 182 mm
- Basic packaging volume
- 3,686 dm³
Transporto pakuotė
- Transport packaging quantity
- 12 pcs
- EAN code for a transport packaging
- 3838895937029
- Transport packaging weight
- 27,04 kg
- Transport Packaging Dimensions Height
- 380 mm
- Transport Packaging Dimensions Width
- 320 mm
- Transport Packaging Dimensions Depth
- 465 mm
- Transport packaging volume
- 56,544 dm³
- Pallet quantity
- 204 pcs
- Customs tariff
- 85362090
15 ETIM
- Motor drive optional
- ✓
- Complete device with protection unit
- ✓
- Rated permanent current Iu
- 80 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 4
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 50 kA
- With switched-off indicator
- ✓
- Overload release current setting(Min)
- 50 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 690 V
- Overload release current setting(Max)
- 63 A
ETIM klasifikacija – 9.0 versija
