004672221

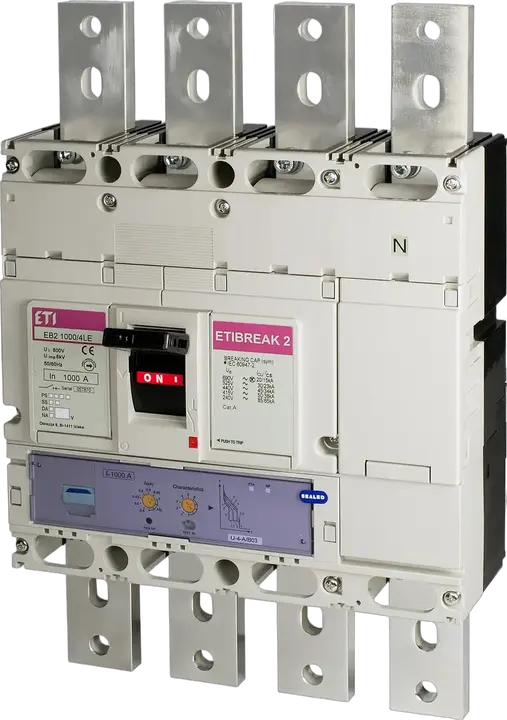

EB2 1000/4E 1000A 4p Pramoninis aut. jungiklis
- ETI kodas:
- 004672221
- Pritaikymas:
- 60947
- Apsaugos klasė IP:
- IP20
- Trumpo atjungimo geba (kA):
- 70 kA
- Vardinė srovė (A):
- 1000 A
- Polių skaičius:
- 4
- Prijungimo tipas:
- Pagarinājuma stieņi
- Nominali impulsų atsparumo įtampa Uimp (kV):
- 8 kV
- Nominali trumpojo jungimo galia esant 415 V Icu/Ics (kA):
- 70/50 kA
- Nominali darbinė įtampa (V AC):
- 690 V
- Nominali izoliacijos įtampa (V):
- 800 V
- Šiluminis reguliavimas:
- 0,4-1
- Magnetinis reguliavimas:
- adjustable
- Reguliuojamas arba fiksuotas:
- Regulējami
- Standartai:
- 60947
- Funkcija:
- MCCB
- Katalogo grupė:
- EB2
- Rėmelio dydis:
- 1000A
6 Dokumentai
14 Logistika
Produktas
- Svoris
- 14,8 kg
- Net width
- 280 mm
- Net height
- 433 mm
- Net depth
- 142,64 mm
- Stock unit of measure
- pcs
Transporto pakuotė
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895664994
- Transport packaging weight
- 14,8 kg
- Transport Packaging Dimensions Height
- 300 mm
- Transport Packaging Dimensions Width
- 440 mm
- Transport Packaging Dimensions Depth
- 190 mm
- Transport packaging volume
- 25,08 dm³
- Pallet quantity
- 54 pcs
- Customs tariff
- 85362090
15 ETIM
- Motor drive optional
- ✓
- Rated permanent current Iu
- 1 000 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker lever
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 4
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 70 kA
- With switched-off indicator
- ✓
- Overload release current setting(Min)
- 400 A
- Adjustment range short-term delayed short-circuit release(Min)
- 1 000 A
- Adjustment range undelayed short-circuit release(Min)
- 5 600 A
- Adjustment range short-term delayed short-circuit release(Max)
- 8 000 A
- Overload release current setting(Max)
- 1 000 A
- Adjustment range undelayed short-circuit release(Max)
- 10 000 A
ETIM klasifikacija – 9.0 versija
2 Diagramos
1 Programinė įranga ir tvarkyklės
Programinė įranga teikiama tokia, kokia yra, be jokių garantijų. Autorius neprivalomas teikti palaikymo, paslaugų, pataisymų ar atnaujinimų nemokamoms programoms ar tvarkyklėms.
28 Žymės
004672221Pramoninis aut. jungiklisEB2 1000/4E 1000A 4pETIBREAKMCCBEB2EB2electronicEB2 1000TarptautinisPramoniniai automatiniai jungikliaiAutomatiniai jungikliai EB2 Series 20-1600ANominali impulsų atsparumo įtampa Uimp (kV): 8 kVPrijungimo tipas: Pagarinājuma stieņiNominali darbinė įtampa (V AC): 690 VFunkcija: MCCBPolių skaičius: 4Rėmelio dydis: 1000ATrumpo atjungimo geba (kA): 70 kA/70 kANominali izoliacijos įtampa (V): 800 VReguliuojamas arba fiksuotas: RegulējamiMagnetinis reguliavimas: adjustableStandartai: 60947Šiluminis reguliavimas: 0,4-1Vardinė srovė (A): 1000 A/1000 ANominali trumpojo jungimo galia esant 415 V Icu/Ics (kA): 70 kA/50 kAKatalogo grupė: EB2Pramoninis aut. jungiklis TOWAR Trumpo atjungimo geba (kA): 70 kA/70 kA Vardinė srovė (A): 1000 A/1000 A Polių skaičius: 4 Nominali trumpojo jungimo galia esant 415 V Icu/Ics (kA): 70 kA/50 kA Reguliuojamas arba fiksuotas: Regulējami Funkcija: MCCB Katalogo grupė: EB2 Rėmelio dydis: 1000A
