004672131

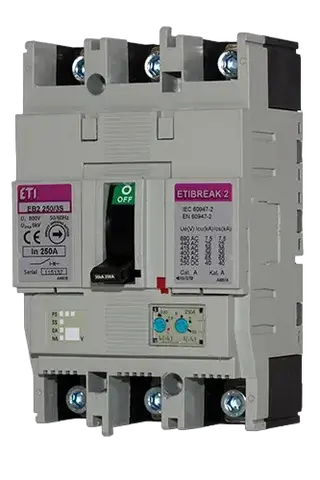

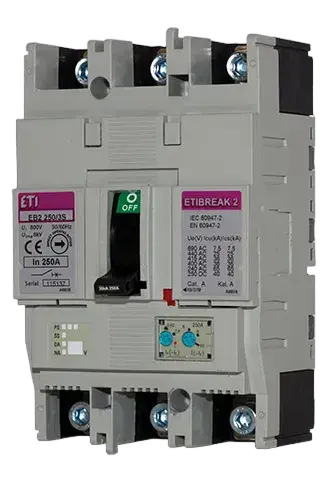

EB2 250/3H 200A 3p Pramoninis aut. jungiklis
- ETI kodas:
- 004672131
- Pritaikymas:
- 60947
- Trumpo atjungimo geba (kA):
- 65/36 kA
- Vardinė srovė (A):
- 200 A
- Polių skaičius:
- 3
- Prijungimo tipas:
- Priekšējais savienojums
- Nominali impulsų atsparumo įtampa Uimp (kV):
- 8 kV
- Nominali trumpojo jungimo galia esant 415 V Icu/Ics (kA):
- 65/36 kA
- Nominali darbinė įtampa (V AC):
- 690 V
- Nominali darbinė įtampa (V DC):
- 250 V
- Nominali izoliacijos įtampa (V):
- 800 V
- Šiluminis reguliavimas:
- 0,63-1
- Magnetinis reguliavimas:
- 6-13
- Reguliuojamas arba fiksuotas:
- Regulējami
- Standartai:
- 60947
- Funkcija:
- MCCB
- Katalogo grupė:
- EB2
- Rėmelio dydis:
- 250A
6 Dokumentai
14 Logistika
Produktas
- Svoris
- 1,5 kg
- Net width
- 105 mm
- Net height
- 165 mm
- Net depth
- 92 mm
- Stock unit of measure
- pcs
Transporto pakuotė
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895664697
- Transport packaging weight
- 1,5 kg
- Transport Packaging Dimensions Height
- 110 mm
- Transport Packaging Dimensions Width
- 170 mm
- Transport Packaging Dimensions Depth
- 110 mm
- Transport packaging volume
- 2,057 dm³
- Pallet quantity
- 533 pcs
- Customs tariff
- 85362090
13 ETIM
- Motor drive optional
- ✓
- Rated permanent current Iu
- 200 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 36 kA
- With switched-off indicator
- ✓
- Overload release current setting(Min)
- 126 A
- Adjustment range undelayed short-circuit release(Min)
- 1 200 A
- Overload release current setting(Max)
- 200 A
- Adjustment range undelayed short-circuit release(Max)
- 2 600 A
