004671303

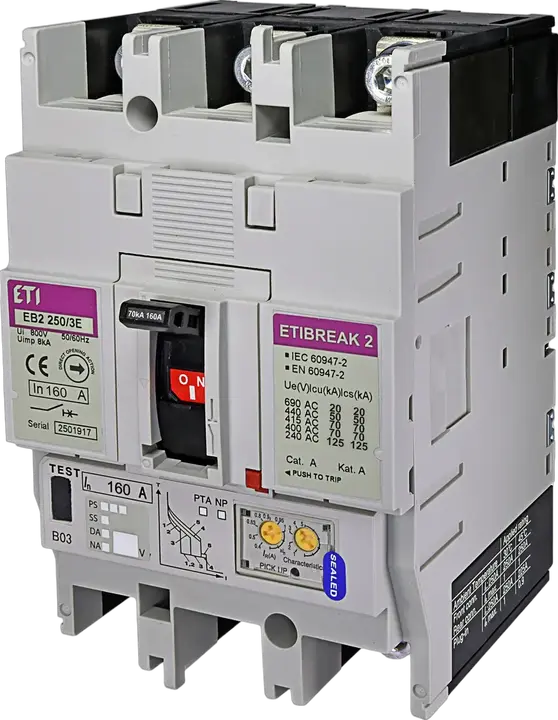

EB2 250/3E 160A 3p Pramoninis aut. jungiklis
- ETI kodas:
- 004671303
- Pritaikymas:
- 60947
- Apsaugos klasė IP:
- IP20
- Trumpo atjungimo geba (kA):
- 70 kA
- Vardinė srovė (A):
- 160 A
- Polių skaičius:
- 3
- Prijungimo tipas:
- Priekšējais savienojums
- Nominali impulsų atsparumo įtampa Uimp (kV):
- 8 kV
- Nominali trumpojo jungimo galia esant 415 V Icu/Ics (kA):
- 70 kA
- Nominali darbinė įtampa (V AC):
- 690 V
- Nominali izoliacijos įtampa (V):
- 800 V
- Šiluminis reguliavimas:
- 0,4-1
- Magnetinis reguliavimas:
- adjustable
- Reguliuojamas arba fiksuotas:
- Regulējami
- Standartai:
- 60947
- Funkcija:
- MCCB
- Katalogo grupė:
- EB2
- Rėmelio dydis:
- 250A
14 Logistika
Produktas
- Svoris
- 2,5 kg
- Net width
- 105 mm
- Net height
- 165 mm
- Net depth
- 127 mm
- Stock unit of measure
- pcs
Transporto pakuotė
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895413622
- Transport packaging weight
- 2,5 kg
- Transport Packaging Dimensions Height
- 110 mm
- Transport Packaging Dimensions Width
- 170 mm
- Transport Packaging Dimensions Depth
- 155 mm
- Transport packaging volume
- 2,898 dm³
- Pallet quantity
- 533 pcs
- Customs tariff
- 85362090
15 ETIM
- Motor drive optional
- ✓
- Rated permanent current Iu
- 160 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker lever
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 70 kA
- With switched-off indicator
- ✓
- Overload release current setting(Min)
- 64 A
- Adjustment range short-term delayed short-circuit release(Min)
- 160 A
- Adjustment range undelayed short-circuit release(Min)
- 896 A
- Adjustment range short-term delayed short-circuit release(Max)
- 1 600 A
- Overload release current setting(Max)
- 160 A
- Adjustment range undelayed short-circuit release(Max)
- 2 080 A
ETIM klasifikacija – 9.0 versija
2 Diagramos
1 Programinė įranga ir tvarkyklės
Programinė įranga teikiama tokia, kokia yra, be jokių garantijų. Autorius neprivalomas teikti palaikymo, paslaugų, pataisymų ar atnaujinimų nemokamoms programoms ar tvarkyklėms.
28 Žymės
004671303Pramoninis aut. jungiklisEB2 250/3E 160A 3pETIBREAKMCCBEB2EB2electronicEB2 250TarptautinisPramoniniai automatiniai jungikliaiAutomatiniai jungikliai EB2 Series 20-1600ANominali impulsų atsparumo įtampa Uimp (kV): 8 kVPrijungimo tipas: Priekšējais savienojumsNominali darbinė įtampa (V AC): 690 VFunkcija: MCCBPolių skaičius: 3Rėmelio dydis: 250ATrumpo atjungimo geba (kA): 70 kA/70 kANominali izoliacijos įtampa (V): 800 VReguliuojamas arba fiksuotas: RegulējamiMagnetinis reguliavimas: adjustableStandartai: 60947Šiluminis reguliavimas: 0,4-1Vardinė srovė (A): 160 A/160 ANominali trumpojo jungimo galia esant 415 V Icu/Ics (kA): 70 kA/70 kAKatalogo grupė: EB2Pramoninis aut. jungiklis Trumpo atjungimo geba (kA): 70 kA/70 kA Vardinė srovė (A): 160 A/160 A Polių skaičius: 3 Nominali trumpojo jungimo galia esant 415 V Icu/Ics (kA): 70 kA/70 kA Reguliuojamas arba fiksuotas: Regulējami Funkcija: MCCB Katalogo grupė: EB2 Rėmelio dydis: 250A
