004671121

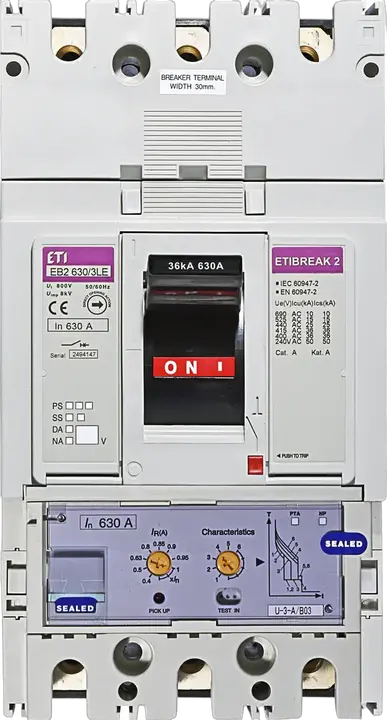

EB2 630/3LE 630A 3p Pramoninis aut. jungiklis
- ETI kodas:
- 004671121
- Pritaikymas:
- 60947
- Apsaugos klasė IP:
- IP20
- Trumpo atjungimo geba (kA):
- 36 kA
- Vardinė srovė (A):
- 630 A
- Polių skaičius:
- 3
- Prijungimo tipas:
- Priekšējais savienojums
- Nominali impulsų atsparumo įtampa Uimp (kV):
- 8 kV
- Nominali trumpojo jungimo galia esant 415 V Icu/Ics (kA):
- 36 kA
- Nominali darbinė įtampa (V AC):
- 690 V
- Nominali izoliacijos įtampa (V):
- 800 V
- Šiluminis reguliavimas:
- 0,4-1
- Magnetinis reguliavimas:
- adjustable
- Reguliuojamas arba fiksuotas:
- Regulējami
- Standartai:
- 60947
- Funkcija:
- MCCB
- Katalogo grupė:
- EB2
- Rėmelio dydis:
- 630A
14 Logistika
Produktas
- Svoris
- 3,75 kg
- Net width
- 140 mm
- Net height
- 260 mm
- Net depth
- 145 mm
- Stock unit of measure
- pcs
Transporto pakuotė
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895409977
- Transport packaging weight
- 3,75 kg
- Transport Packaging Dimensions Height
- 145 mm
- Transport Packaging Dimensions Width
- 265 mm
- Transport Packaging Dimensions Depth
- 180 mm
- Transport packaging volume
- 6,916 dm³
- Pallet quantity
- 213 pcs
- Customs tariff
- 85362090
15 ETIM
- Motor drive optional
- ✓
- Rated permanent current Iu
- 630 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker lever
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 36 kA
- With switched-off indicator
- ✓
- Overload release current setting(Min)
- 252 A
- Adjustment range short-term delayed short-circuit release(Min)
- 630 A
- Adjustment range undelayed short-circuit release(Min)
- 3 528 A
- Adjustment range short-term delayed short-circuit release(Max)
- 5 040 A
- Overload release current setting(Max)
- 630 A
- Adjustment range undelayed short-circuit release(Max)
- 6 300 A
