004671071

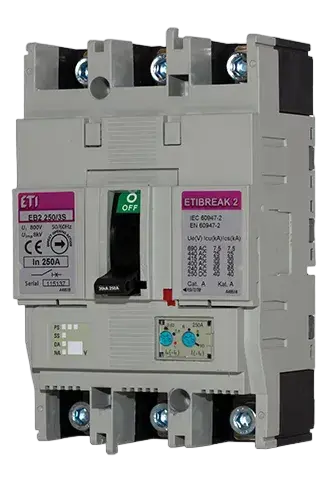

EB2 250/3L 160A 3p Pramoninis aut. jungiklis
- ETI kodas:
- 004671071
- Pritaikymas:
- 60947
- Trumpo atjungimo geba (kA):
- 25 kA
- Vardinė srovė (A):
- 160 A
- Polių skaičius:
- 3
- Prijungimo tipas:
- Priekšpuse
- Nominali impulsų atsparumo įtampa Uimp (kV):
- 8 kV
- Nominali trumpojo jungimo galia esant 415 V Icu/Ics (kA):
- 25/19 kA
- Nominali darbinė įtampa (V AC):
- 690 V
- Nominali darbinė įtampa (V DC):
- 250 V
- Nominali izoliacijos įtampa (V):
- 800 V
- Šiluminis reguliavimas:
- 0,63-1
- Magnetinis reguliavimas:
- 6-13
- Reguliuojamas arba fiksuotas:
- Regulējami
- Standartai:
- 60947
- Funkcija:
- MCCB
- Katalogo grupė:
- EB2
- Rėmelio dydis:
- 250
4 Dokumentai
14 Logistika
Produktas
- Svoris
- 1,5 kg
- Net width
- 105 mm
- Net height
- 165 mm
- Net depth
- 91,99 mm
- Stock unit of measure
- pcs
Transporto pakuotė
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895409731
- Transport packaging weight
- 1,5 kg
- Transport Packaging Dimensions Height
- 110 mm
- Transport Packaging Dimensions Width
- 170 mm
- Transport Packaging Dimensions Depth
- 110 mm
- Transport packaging volume
- 2,057 dm³
- Pallet quantity
- 533 pcs
- Customs tariff
- 85362090
16 ETIM
- Motor drive optional
- ✓
- Complete device with protection unit
- ✓
- Rated permanent current Iu
- 160 A
- Degree of protection (IP)
- IP20
- Type of control element
- Toggle
- Position of connection for main current circuit
- Front side
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Complete device in housing
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 25 kA
- Overload release current setting(Min)
- 128 A
- Adjustment range undelayed short-circuit release(Min)
- 960 A
- Rated voltage(Min)
- 415 V
- Rated voltage(Max)
- 415 V
- Overload release current setting(Max)
- 160 A
- Adjustment range undelayed short-circuit release(Max)
- 2 080 A
