PV odvodnici prenapona, poznati i kao uređaji za zaštitu od prenapona (SPD), ključni su za zaštitu fotonaponskih (PV) sustava od prenaponskih pojava uzrokovanih udarima munje ili drugim električnim smetnjama. Ovi su uređaji namijenjeni ograničavanju napona i odvođenju udarne struje od osjetljive fotonaponske opreme, kao što su solarni paneli i izmjenjivači, čime sprječavaju oštećenja i osiguravaju dugoročnu pouzdanost sustava.
Complies with IEC 61643-31:2018 and other relevant standards.
-40°C to +85°C.
5% to 95%.
Naš proizvodni program uključuje seriju odvodnika prenapona ETITEC, namijenjenu sveobuhvatnoj zaštiti fotonaponskih sustava. Serija uključuje odvodnike prenapona tipa 1+2 i tipa 2.
Ova je serija namijenjena zaštiti od izravnih i neizravnih udara munje te uporabi u fotonaponskim sustavima. Topologija strujnog kruga sastoji se od triju varistorskih stupnjeva, od kojih je svaki zaštićen termičkim rastavnim uređajem.
Ključne značajke:
Visoke struje pražnjenja.
Visok stupanj zaštite.
Optička signalizacija neispravnosti uređaja (zeleno za ispravno stanje, crveno za kvar).
Daljinska signalizacija (samo izvedba RC).
Montaža na DIN nosač (EN 60715).
Varistor MOV kao zaštitni element.
Termička zaštita koja odvaja odvodnik od električne mreže ako se prekorače dopuštene vrijednosti.
Utična izvedba za brzu zamjenu modula sa zasunom za zaključavanje.
Zaštita od ugradnje nekompatibilnih modula.
Dodatna zaštita od dodira dijelova pod naponom i međusobnog dodira vodiča.
Priključivanje vodiča do 35 mm².
Usklađenost: IEC 61643-31:2018+A1:2014.
Nazivne vrijednosti udarne struje:
ETITEC M T12 PV: Ukupna struja pražnjenja (ITotal) do 12,5 kA (10/350 μs) i do 60 kA (8/20 μs).

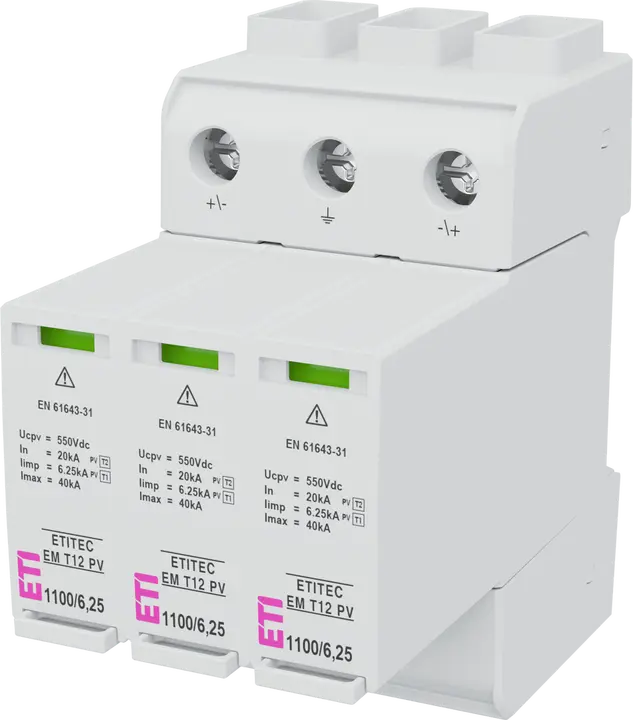

ETITEC EM T12 PV: Ukupna struja pražnjenja (ITotal) do 6,25 kA (10/350 μs) i do 65 kA (8/20 μs).
Način zaštite: (+) - PE, (-) - PE, (+) - (-).
Ugradnja: Ovi odvodnici ugrađuju se na strani fotonaponskog niza i strani izmjenjivača fotonaponskog sustava. Ako je udaljenost između fotonaponskog niza i izmjenjivača manja od 10 metara, potreban je samo jedan odvodnik ETITEC.
Razina naponske zaštite (Up): Manje od 3,8 kV ili 5 kV, ovisno o modelu.
Vrijeme odziva (tA): Manje od 25 ns.
Raspon radne temperature (Ta): Od -40 °C do +85 °C.
Dopuštena radna vlažnost (RH): Od 5 % do 95 %.
Nadmorska visina (maks.): 4000 m za ETITEC M T12 PV i 2000 m za ETITEC EM T12 PV.
Pojedini modeli:
ETITEC M T12 PV 1100/12,5 Y i ETITEC M T12 PV 1500/12,5 Y.
ETITEC EM T12 PV 1100/6,25 Y i ETITEC EM T12 PV 1500/5 Y.
Dimenzije i pakiranje: Dimenzija jedne jedinice prema DIN 43880 iznosi 3 TE.
Ova je serija namijenjena zaštiti fotonaponskih sustava od neizravnih udara munje. Topologija strujnog kruga sastoji se od dvaju ili triju varistorskih stupnjeva, od kojih je svaki zaštićen termičkim rastavnim uređajem.
Ključne značajke:
Visoke struje pražnjenja.
Visok stupanj zaštite.
Optička signalizacija neispravnosti uređaja (zeleno za ispravno stanje, crveno za kvar).
Daljinska signalizacija (samo izvedba RC).
Montaža na DIN nosač (EN 60715).
Varistor MOV kao zaštitni element.
Metalni zasun za jednostavniju montažu na DIN nosač.
Modularna izvedba.
Priključivanje vodiča do 35 mm².
Nazivne vrijednosti udarne struje: Ukupna struja pražnjenja (ITotal) do 20 kA ili 50 kA (8/20 μs).
Način zaštite: (+) - PE, (-) - PE, (+) - (-).
Ugradnja: Slično seriji T12, odvodnici T2 ugrađuju se na strani fotonaponskog niza i strani izmjenjivača fotonaponskog sustava. Ako je udaljenost između fotonaponskog niza i izmjenjivača manja od 10 m, dovoljan je jedan uređaj ETITEC.
Raspon radne temperature (Ta): Od -40 °C do +85 °C.
Dopuštena radna vlažnost (RH): Od 5 % do 95 %.
Nadmorska visina (maks.): 4000 m.
Pojedini modeli:
ETITEC M T2 PV 250/20 Y, 600/20 Y, 1100/20 Y i 1500/20 Y.

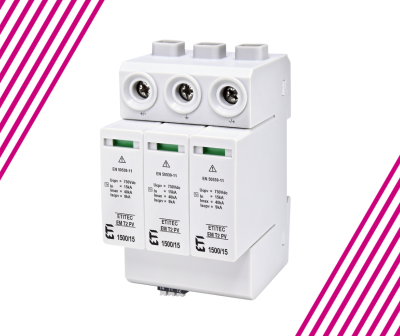

ETITEC EM T2 PV 1100/20 Y i 1500/15 Y.
Razina naponske zaštite (Up): Manje od 1 kV, 2 kV, 3,8 kV ili 5 kV, ovisno o modelu.
Vrijeme odziva (tA): Manje od 25 ns.
Dimenzije i pakiranje: Dimenzija jedne jedinice prema DIN 43880 iznosi 3 TE za ProTec T2-xxxxPV-3+0-L i 1 TE za ProTec T2-xxxPV-L-P.
Razlika između ETITEC M T2 PV i ETITEC EM T2 PV: ETITEC EM T2 PV ekonomična je izvedba bez mehanizma zabravljivanja modula, a od ETITEC M T2 PV razlikuje se po sivoj boji logotipa ETI.
Ova serija uređaja za zaštitu od prenapona razvijena je za zaštitu od izravnih i neizravnih udara munje te je namijenjena novoj generaciji fotonaponskih izmjenjivača s izlaznim naponom od 800 V AC (linijski napon).
Ključne značajke:
SPD tipa 1 i tipa 2.
Uc do 950 V.
Sposobnost pražnjenja – Iimp 12,5 kA i Imax do 50 kA.
Utična izvedba.
Termička zaštita.
Optička signalizacija neispravnosti uređaja (zeleno za ispravno stanje, crveno za kvar).
Daljinska signalizacija (samo izvedba RC).
Usklađenost: IEC 61643-11:2011, EN 61643-11:2012+A11:2018.
Nazivne vrijednosti udarne struje: Iimp iznosi 12,5 kA, a Imax do 50 kA.
Pojedini modeli: ETITEC M T12 950/12,5 4Y i ETITEC M T12 950/12,5 4Y RC.
Dimenzije i pakiranje: Širina 72 mm i najveća visina 86 mm.
Ova serija uređaja za zaštitu od prenapona razvijena je za zaštitu od neizravnih udara munje te je namijenjena novoj generaciji fotonaponskih izmjenjivača s izlaznim naponom od 800 V AC (linijski napon).
Ključne značajke:
SPD tipa 2.
Uc do 950 V.
Sposobnost pražnjenja – Imax do 40 kA.
Utična izvedba.
Termička zaštita.
Optička signalizacija neispravnosti uređaja (zeleno za ispravno stanje, crveno za kvar).
Daljinska signalizacija (samo izvedba RC).
Usklađenost: IEC 61643-11:2011, EN 61643-11:2012+A11:2018.
Nazivne vrijednosti udarne struje: Imax do 40 kA.
Pojedini modeli: ETITEC M T2 950/20 4Y i ETITEC M T2 950/20 4Y RC.
Dimenzije i pakiranje: Širina 72 mm i najveća visina 86 mm.
Ova serija štiti mrežne fotonaponske izmjenjivače nove generacije s izlaznim naponom od 800 V (linijski napon). Topologija strujnog kruga sastoji se od triju ili četiriju paralelno spojenih varistorskih modula, pri čemu je svaki pol opremljen vizualnom signalizacijom.
Ključne značajke:
AC uređaj za zaštitu od prenapona tipa 2.
Nazivna struja pražnjenja (In): 20 kA.
Najveća struja pražnjenja (Imax): 40 kA.
Utični modul za svaku fazu.
Mogućnost daljinske signalizacije.
Usklađenost: IEC 61643-11 i EN 61643-11, UL1449 izd. 4.
Nazivne vrijednosti udarne struje: Nazivna struja pražnjenja (In) iznosi 20 kA, a najveća struja pražnjenja (Imax) 40 kA.
Pojedini modeli: ETITEC V T2 690/20 3+0 RC i ETITEC V T2 690/20 4+0 RC.
Dimenzije i pakiranje: Širina 72 mm i visina 90 mm.
ETITEC M T12 PV: Prikladan za fotonaponske instalacije na otvorenim površinama.
ETITEC EM T12 PV: Prikladan za krovne fotonaponske instalacije.
Odvodnici ETITEC (E)M T2 PV obično se upotrebljavaju na strani fotonaponskog niza i strani izmjenjivača fotonaponskog sustava.
ETITEC (E)M T2 PV namijenjeni su zgradama bez vanjske zaštite od munje.
